该装置可模拟研究不同流速、不同压力、不同温度环境以及不同天然气水合物分解速度条件下，天然气水合物相态变化对多相流流型变化的影响规律，并通过对实验井段空隙率不稳定性的测量及分析，得出在存在天然气水合物相变的条件下环空多相流流型转化的内在机制。

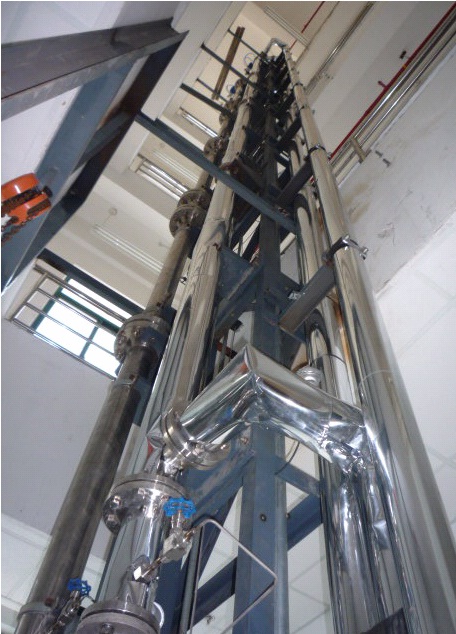

实验装置由高压环空气水两相流、低温传热及低压气水两相流三套子系统组成，主要包括井筒模型、注入系统、产出系统、测控系统及辅助工装等。

井筒模型：低压模型固定在水平管架上，并设有可视管段，既可水平放置又可倾斜。高压环空模型和低温传热模型安装在垂直管架上。

测控系统包括：温度、压力、差压、流量、液位、空隙率等测控仪表，气动控制阀，低压配电及变频调速系统，PLC控制系统，数据采集与处理系统。

高压气水两相流动模型主要技术参数：

1、模拟井筒尺寸：Φ140/Φ80×12500（mm）

2、工作压力（max）：10MPa

3、工作温度：5℃-65℃

4、注入气体最大流量：2Nm³/min

5、注入水最大流量：5m³/h

低压气水两相流动主要技术参数：

1、模拟井筒尺寸：Φ60?12000（mm）

2、工作压力：0.1 MPa -1MPa

3、工作温度：5℃-65℃

4、注入气体最大流量：7.3Nm³/min

5、注入水最大流量：12m³/h

低温传热试验装置主要技术参数：

1、模拟井筒尺寸：Φ100/Φ60?12500（mm）

2、工作压力（max）：1MPa

3、工作温度：5℃-65℃

4、注入气体最大流量：7.3Nm³/min

5、注入水最大流量：10m³/h
