该装置可模拟井筒内管柱的运动及力学特性，主要应用于油气井工程领域的钻柱动力学特性研究，也可进行各类油管管柱的形变测试、摩阻力测试、扭矩分析、运动状态分析、振动测试等实验。

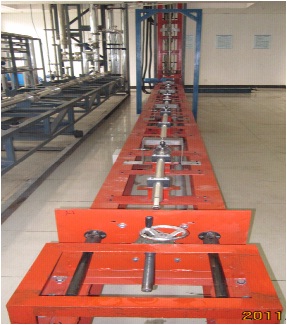

钻柱动力学模拟实验装置主要由钻柱模型、测控系统、辅助工装等组成。

钻柱模型分为垂直模型、弯曲模型、水平模型三部分，可进行垂直段、水平段和整体模型三种不同的组合实验，钻井模型主要包括井筒、钻柱及其驱动装置，垂直模型固定在垂直管架上，随管架一起既可垂直放置又可进行一定角度的倾斜。水平模型固定在水平管架上，也可进行一定角度的倾斜。

测控系统主要包括钻柱运动轨迹测量、钻压测量、冲击力测量、扭矩测量、转速测量、液体压力测量、液体流量测量等仪表与控制、数据采集与处理系统。

主要特点：

1、井筒拆卸方便，可更换不同直径的井筒与钻柱；

2、钻柱可与不同的钻具组合，设有钻压调节装置；

3、在钻头底部安装有激振器用于模拟钻头实际工作时的震动；

4、在管柱与井筒的环空内加有循环钻井液以模拟真实的钻井环境；

5、钻柱转速无级平滑调节；

6、数据采集采用同步采集技术。

主要技术指标：

1、井筒内径：Φ20 mm—Φ100mm(可选)；

2、钻柱直径：Φ12 mm—Φ70mm(可选)；

3、钻压：0—10kN，精度：0.5% F.S；

4、扭矩：0—50Nm，精度：0.5% F.S；

5、转速：0—150r/s,精度：0.1% F.S；

6、冲击力：0—10kN，精度0.5% F.S；

7、运动轨迹：X—Y平面轨迹，精度0.5%F.S。
