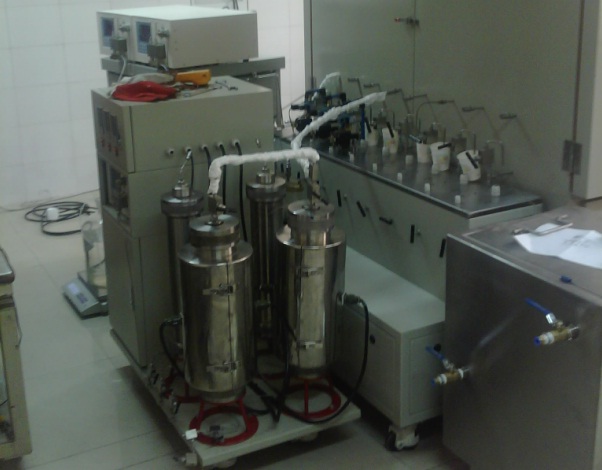

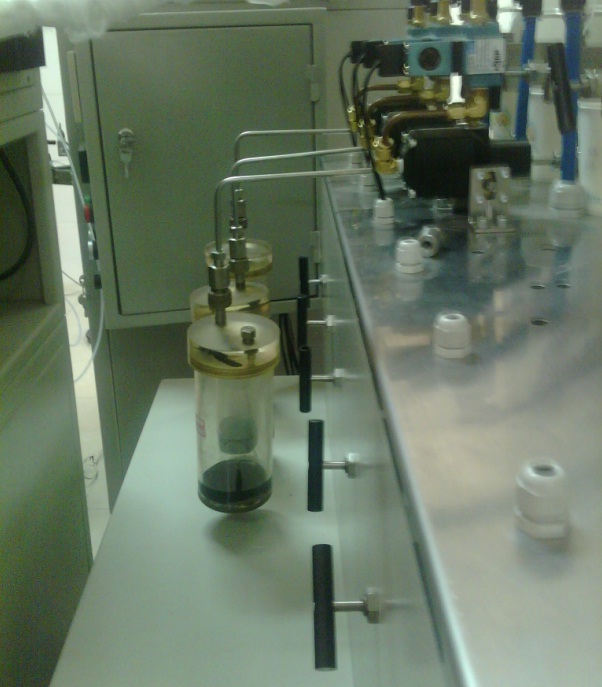

本装置由三维模型、注入系统、产出系统、测控系统、辅助系统、数据采集和图形界面软件等构成，可以用于常规水驱、蒸汽驱、化学驱、气驱、蒸汽复合气驱、混相驱、非混相驱、高温复合泡沫驱等物模实验的机理研究，也可用于模拟不同井网的水驱、蒸汽驱、高温复合泡沫驱等油藏比例相似模型的物模实验研究。

主要特点：

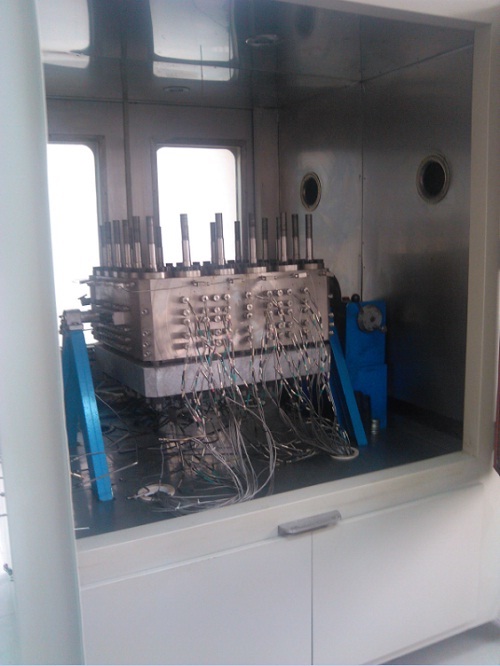

三维物模设计，可实现水平井蒸汽驱、直井/水平井不同联动组合方式（直井九点、双水平井、平行错列式水平井、直井水平井组合等多井网布局功能）的三维比例物理模拟。既可进行各类新工艺驱油机理的研究，又可实现真实油藏的相似模拟。

随时监测并存储各过程参数，例如泵压、流量、温度、模型沿程各监测点的温度、压力等，原始数据以access数据库的形式存储。可长时间无人值守，稳定运行，自动绘制指定参数随实验过程变化的数据曲线。

通过调用SURFER软件，模型整个实验过程中的温度场和压力场变化，用图形的形式实时显示或回放，数据采集间隔最小为1秒。

控制系统具有温度、压力自动预警功能，当实验过程中出现异常情况时，系统会自动报警并中止实验。

主要技术指标：

工作压力：10MPa

工作温度：300℃（MAX）

蒸汽注入流量：5 ~200(ml/min)

蒸汽干度：0~100%可调

注入流量范围：0.01~50(ml/min)

该装置所使用的蒸汽发生器已获国家发明专利授权，专利号：ZL201410658115.X。
