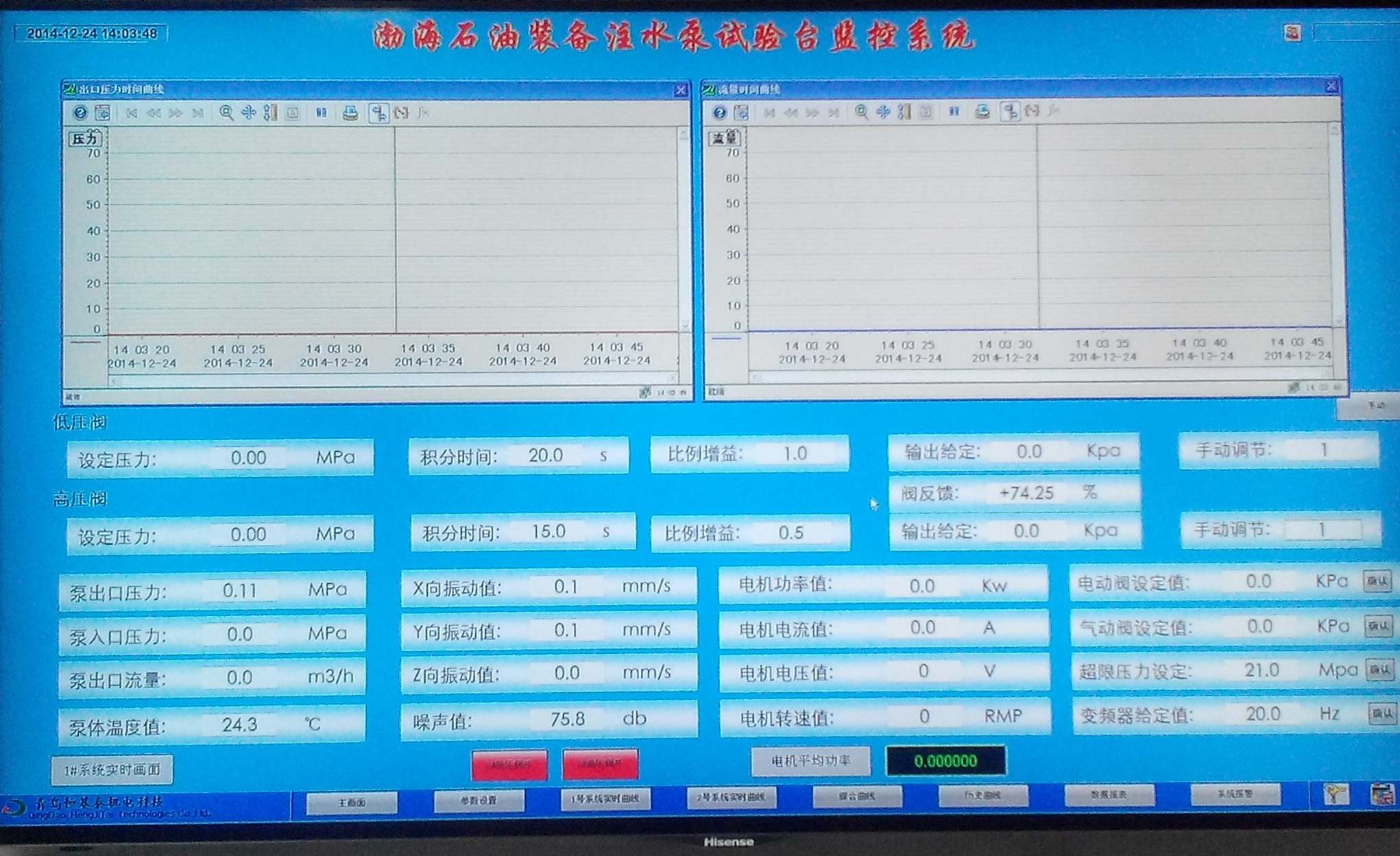

用于机动往复泵整机性能试验，符合GB/T 9234-2008《机动往复泵》和GB/T 7784-2006《机动往复泵试验方法》的要求。由PLC和计算机组成测控系统，测量采集往复泵在不同工况下的流量、吸入压力、排出压力、电机输入功率、转速、噪音、振动等各种运行参数，根据实际采集的数据，对其进行标准化处理、计算，并绘制其流量、轴功率、泵效率、转速和压差之间的关系曲线图，运用组态软件编程实现对数据的实时显示，试验结果判定。

往复泵试验台系统，包括主实验平台流程管路系统、电气传动系统、控制采集系统、监控系统、喂水泵及喂水管路系统等五大系统。

主要参数：

1、压力范围：0MPa-70MPa。

2、流量范围：2m3/h-200m3/h。

3、入口压力：注水泵0.5MPa，

                          增压泵 13MPa-35MPa。

4、排出压力：0MPa-70MPa。

5、最大泵速：500r/min。

特点：

1、系统采用PID远程调节，操作方便，测试精度和测试效率高；

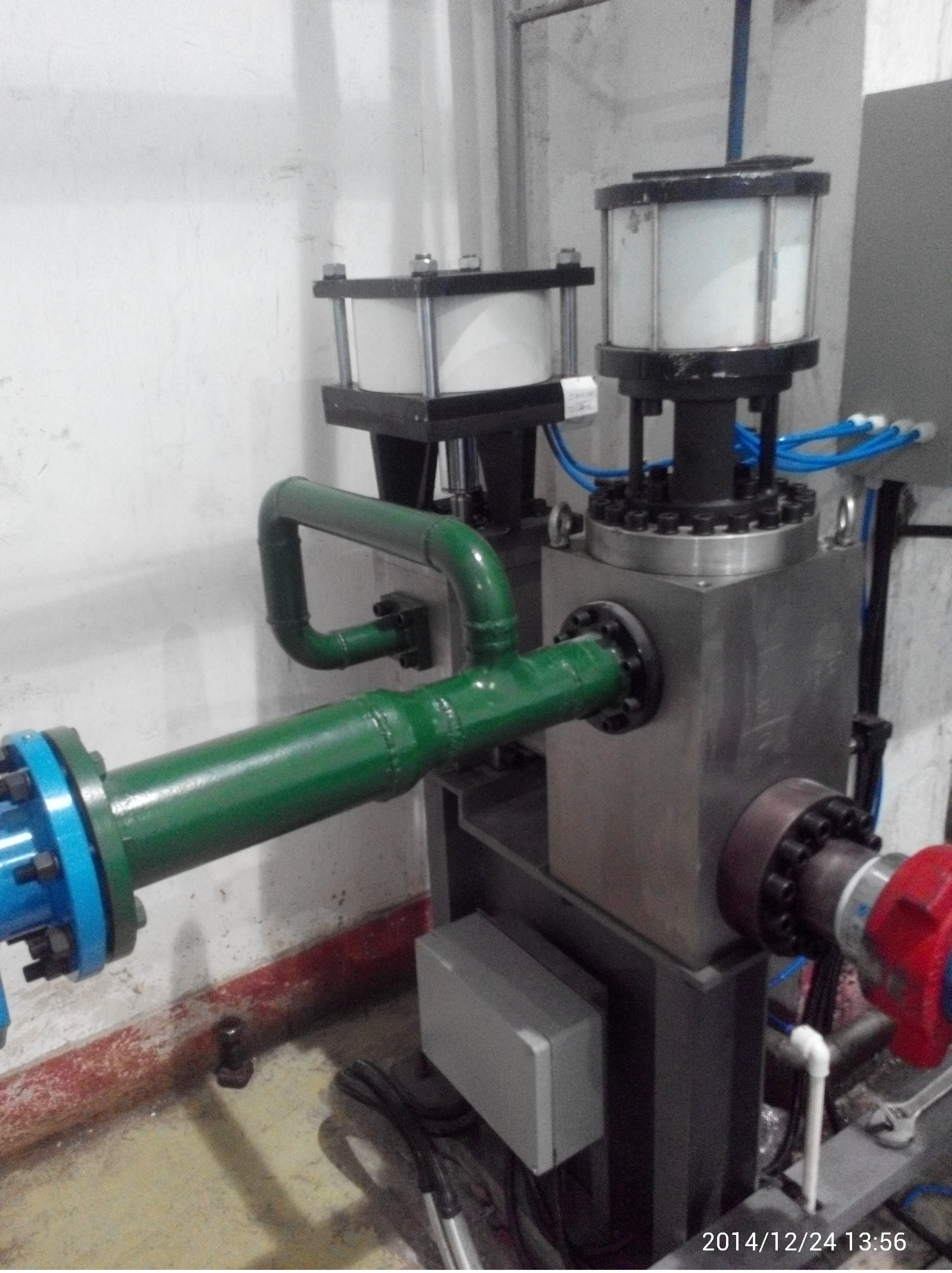

2、采用我公司研发的压力调节阀（专利号：ZL201520161979.0)，实现了压力连续可调，调节方便、可靠；

3、试验台可单台测试，也可多台多规格同时测试，提高了工作效率。
